Descrizione

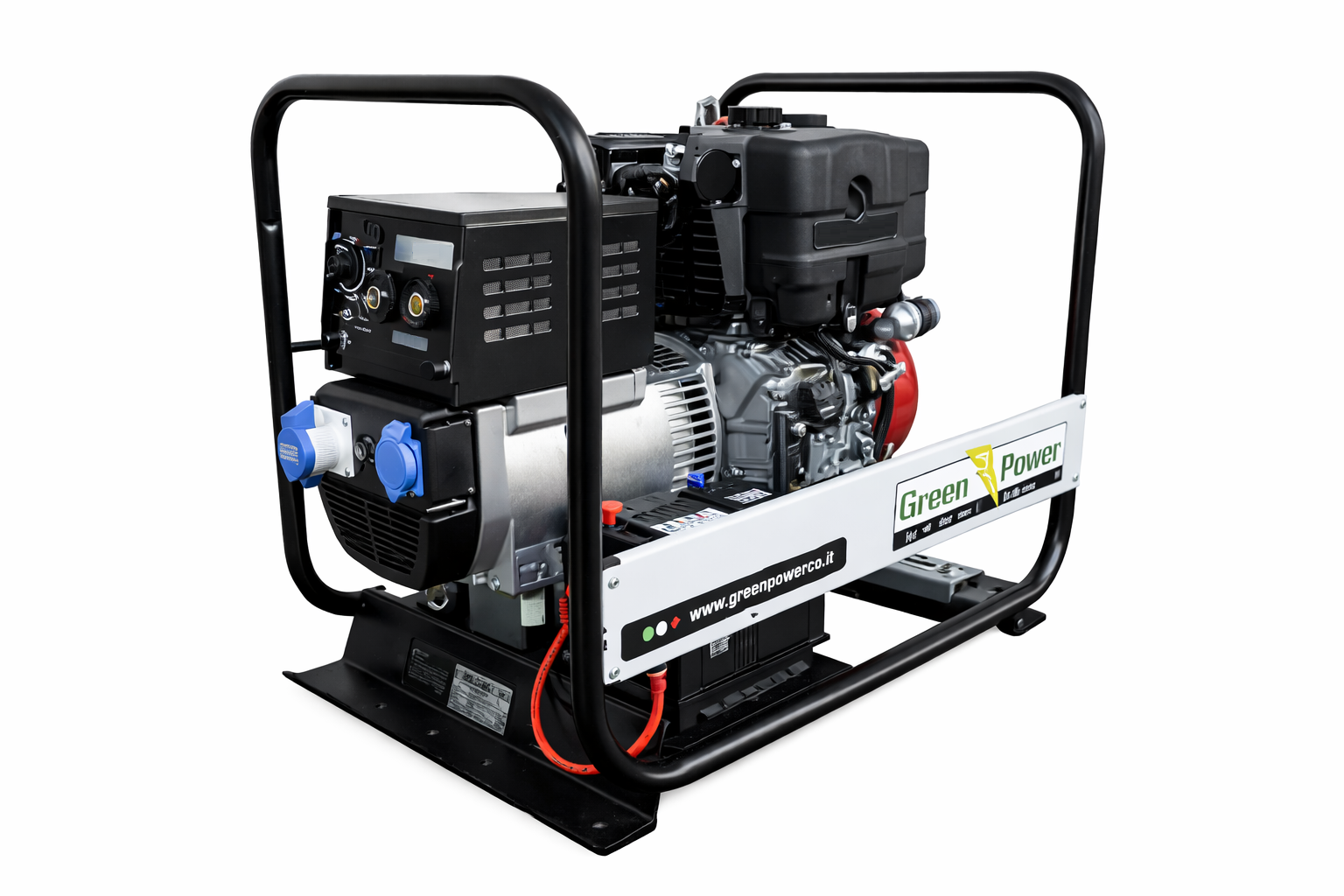

La GPW 220 A/MKM è una saldatrice–generatore combinata progettata per applicazioni professionali in cantiere, manutenzione e lavori mobili, dove è richiesta sia la funzione di saldatura che una fonte di energia elettrica affidabile.
La macchina è realizzata in versione aperta su basamento in acciaio elettrosaldato, con accoppiamento motore–alternatore in monosupporto tramite cono, e dotata di antivibranti per ridurre sollecitazioni meccaniche e rumorosità. Il layout compatto la rende facilmente trasportabile e adatta all’uso in spazi ridotti.
Sezione saldatrice (corrente continua – DC)
La funzione di saldatura in corrente continua offre un’elevata stabilità dell’arco, regolabile tramite selettori dedicati:
-
Tensione a vuoto: 80 Vdc
-
Campo di regolazione: 40 – 220 A
-
Corrente massima al 40%: 220 A
-
Corrente massima al 60%: 170 A
-
Diametro elettrodi utilizzabili: 1 – 4 mm
Queste caratteristiche consentono l’utilizzo della macchina con un’ampia gamma di elettrodi, rendendola adatta a lavori di carpenteria leggera e manutenzione industriale.
Sezione generatore (corrente alternata – AC)
La GPW 220 A/MKM integra un generatore monofase per l’alimentazione di utensili elettrici e apparecchiature:
-
Potenza monofase: 5 kVA
-
Tensione disponibile ai morsetti: 230 V
-
Frequenza: 50 Hz
Il quadro elettrico è equipaggiato con:
-
Disgiuntore termico
-
1 presa CEE 16 A – 230 V
-
1 presa Schuko 16 A – 230 V
Motore
La macchina è equipaggiata con un affidabile motore Kohler CH 440 a benzina:
-
Potenza massima: 14 HP
-
Regime di rotazione: 3000 giri/min
-
Numero cilindri: 1
-
Cilindrata: 429 cc
-
Consumo specifico al 75% del carico: 2,3 L/h
-
Serbatoio carburante integrato nel motore: 7 litri
-
Regolatore di giri: G1
Alternatore / Saldatrice
-
Costruttore: LINZ
-
Modello: E2W10 220MDC (o equivalente di marca primaria)
-
Tipo: sincrono con spazzole e regolazione compound
-
Tolleranza di tensione: ±4%
-
Numero poli: 2
-
Classe di isolamento statore/rotore: H
Dati dimensionali
-
Dimensioni (L × P × H): 780 × 570 × 680 mm
-
Peso: 96 kg
